德国WTW 溶氧传感器TriOxmatic 700IQ
详细信息
| | 品牌：德国WTW | | 型号：TriOxmatic 700IQ | | 加工定制：否 | |
| | 类型：在线式 | | 测量范围：0.0-60.0 mg/l 0-600% | | 尺寸：360 x 40 mm | |
| | 测量方法：电化学法 | | 温度补偿：0 °C-+60 °C | | 货号：201670 | |
TriOxmatic 700IQ溶氧传感器 德国WTW
一、TriOxmatic系列溶解氧传感器（ECDO）
ECDO即电化学覆膜法溶解氧传感器，60年前由Clark博士发明，WTW是把这一理论用于水和污水监测的制造商之一。DO测试系统的关键部分就是它的传感器，几十年来，WTW公司一直致力于设计、制造高性能的传感器，TriOxmatic系列传感器已经被用户认可，成为当今市场*先进、*可靠的电极。
跟普通的DO电极不同，WTW极谱式薄膜电极采用恒电位三极式测试系统。独特的测试原理增强了电极测试的准确度和可靠性，具备完善的自我诊断功能。

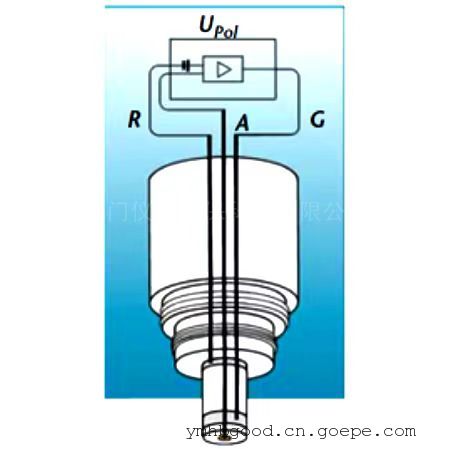

与普通的二极式电极不同，TriOxmatic系列传感器采用恒电位三极式测试原理。整个电化学测试系统包括一个金阴极(工作电极A)和2个银电极，其中一个银电极为计数电极G，另一个为参考电极R，参考电极没有电流流过，这样参考电极上的电位非常稳定，增强了电极测量结果的稳定性，提高了整个溶解氧测试系统的准确度。
三极式技术还允许精确监测电解液供应，如当电解液需要更换时系统会显示。
三、特性
（1）自我诊断技术：监测电解液贮量SensReg，监测薄膜破损SensLeck。因此可预测电极使用寿命，提示电解液更换时间。
（2）工作安全可靠：内置的高性能前置放大器采用SMD 表面封装技术，保证了远距离传输不受干扰，至少可达100 米。
（3）使用寿命长：由于消耗电解液省，贮存量大，因此使用寿命长，理论上至少可用5 年。
（4）维护保养省：专利封装的盖膜及电解液的更换简单方便。此外WTW 采用的Teflon薄膜非常耐污染，污染物不容易附着，无须清洗也能保证正常可靠的测试。
（5）测试精度高：WTW 溶氧传感器测试准确，在整个测试量程内，精度可达1% 测试值。
（6）自始至终读数稳定：所有WTW 的溶氧传感器从一开始就能够提供稳定可靠的读数：
1、故障率非常低；
2、长期漂移小；
3、无零点漂移。
四、TriOxmatic系列溶解氧传感器（ECDO）
1、TriOxmatic 700/700 IN
标准型，带非常耐用的50um厚疏水性薄膜，*小流速要求0.5cm/s，响应时间少于180秒，因此700型非常适于在市政污水处理厂中监测生化处理阶段的溶氧。电极响应慢一点有利于消除气泡引起的干扰，从而消除了错误读数，提高稳定性。该特性对曝气池中的溶氧测试非常重要。700 IN是专门用来测试工业污染严重的水。
2、TriOxmatic 690
经济实用型，除了没有诊断功能外，其余与700型相同，主要设计用于常规的DO测试，不必一直检测薄膜，如用于水质分析。
3、TriOxmatic 701
薄膜厚度只有25um,分辨率更高，响应时间更快，因此适于测试低溶氧，如在生化污水处理的反硝化过程中监测残余氯。
4、FDO 700IQ
荧光法传感器，无须校正，无流速要求，不受硫化氢干扰，适于在污水处理厂中使用。
5、TriOxmatic 700 IQ
标准型，带非常耐用的50um厚疏水性薄膜，*小流速要求0.5cm/S，响应时间少于180S，因此700型非常适于在市政污水处理厂中监测生化处理阶段的溶氧。跟IQ Sensor Net系统配套使用，可存贮校正数据。
6、TriOxmatic 701 IQ
配25um薄膜，反应快速，分辨率高，适于测试低溶氧，如厌氧反应。跟IQ Sensor Net系统配套使用，可存贮校正数据。
7、TriOxmatic 702 IQ
痕量级（ppb），适于监测锅炉回流水或纯净水，跟IQ Sensor Net系统配套使用。

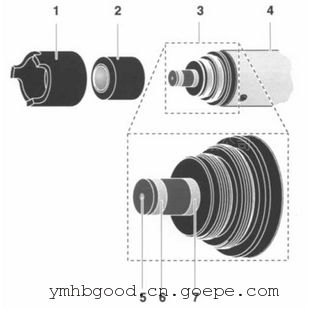

五、传感器结构
1、保护罩
2、WP 600 薄膜
3、电极单元
4、电极杆
5、金工作电极（金阴极）
6、银计数电极(银阳极)
7、 参比电极
六、技术参数
| 类型 |
模拟 |
数字 |
| TriOxmatic®690/ 700 (SW*)/700 IN |
TriOxmatic®701 |
TriOxmatic®700 IQ (SW*) |
TriOxmatic®701 IQ |
TriOxmatic®702 IQ |
| 测量方法 |
电化学法 |
电化学法 |
| 测量范围 |
0.0-60.0 mg/l
0-600% |
0.00-20.00 mg/l 0.0-60.0 mg/l 0.0-200.0%
0-600% |
0.0-60.0 mg/l
0-600 % |
0.00-20.00 mg/l 0.0-60.0 mg/l 0.0-200.0 %
0-600 % |
0- 2000 µg/l 0.00-10.00 mg/l
0-110 % |
| 分辨率 |
0.1 mg/l
1% |
0.01 mg/l
0.1 % |
0.1 mg/l
1% |
0.01 mg/l
0.1 mg/l
0.1% 1% |
0.001 mg/l
0.01 mg/l
0.1% |
| 反应时间 |
t90: 180 s |
t90: 30 s
t99: 90 s |
t90: 180 s |
t90: 30 s
t99: 90 s |
t90: 30 s
t99: 110 s |
| *小流速 |
0.05 m/s |
0.23 m/s |
0.05 m/s |
0.23 m/s |
0.3 m/s |
| SensCheck |
SensLeck(700/700 IN)
SensReg(700) |
SensLeck
SensReg |
SensLeck (700 IQ)
SensReg (700 IQ) |
SensLeck
SensReg |
–
SensReg |
| 信号输出 |
模拟 |
模拟 |
数字 |
数字 |
数字 |
校正数据
传感器记录 |
– |
– |
有 |
有 |
有 |
| 电源消耗 |
– |
– |
0.2W |
0.2W |
0.2W |
| 温度测量 |
内置NTC, -5 °C-+50 °C |
内置NTC, -5 °C- +60 °C |
| 温度补偿 |
0 °C-+50 °C |
0 °C-+60 °C |
| *大压力 |
10bar |
10bar (含传感器连接电缆) |
| 电气连接 |
7芯快速插头 |
专用二芯屏蔽IP68快速插头 |
| 输入电压 |
WTW D.O. 变送器供电 |
IQ SENSORNET供电 |
| 防闪电保护 |
有 |
有 |
| EMI/RFI |
EN 61326 Class B, FCC Class A |
EN 61326, Class B, FCC Class A |
| 认证 |
CUL, UL |
CE, cETLus |
| 尺寸 |
199 x 40 mm，SW: 226 x 59.5 mm |
360 x 40 mm， SW: 360 x 59.5 mm |
| 重量 |
660 g, SW: 860 g |
660 g SW: 1,170 g |
七、订货信息
| 订货信息 |
| 型号 |
溶解氧传感器 |
订货号 |
| TriOxmatic®700-7 |
DO传感器适合水/废水，曝气检测，电缆7米 |
201670 |
| TriOxmatic®690-7 |
同700-7，但没有SensCheck功能，电缆7米 |
201690 |
| TriOxmatic®701-7 |
DO传感器适合水/废水，曝气/残余氧气检测，电缆7米 |
201678 |
| TriOxmatic®700 IN-7 |
DO传感器适合高污染工业废水，电缆7米 |
201695 |
| TriOxmatic®700 IQ |
DO传感器适合水/废水，曝气检测 |
201640 |
| TriOxmatic®701 IQ |
DO传感器适合水/废水，曝气/残余氧气检测 |
201644 |
| TriOxmatic®702 IQ |
DO传感器，ppb测量范围，适合超纯水/锅炉给水 |
201646 |
| FDO®700 IQ |
数字免校正光学DO传感器，适合水/废水，曝气检测 |
201650 |
| FDO®700 IQ SW |
数字免校正光学DO传感器，适合海水的曝气检测 |
201652 |
| SACIQ-7,0 |
传感器连接电缆，适合所有的IQ电缆，长度7米 |
480042 |
